QNAP TVS-h1688X NAS (TVS-h1688X-W1250-32G)

$ 29,999.00

TVS-h1688X

Intel® Xeon® W 桌上型 QuTS hero NAS,實現極速 Thunderbolt™ 3 影音編輯協作與 10GbE 虛擬機應用的最佳利器

TVS-h1688X-W1250-32G

Intel® Xeon® W-1250 六核心 3.3 GHz 處理器 (最大超頻 4.7 GHz),32 GB DDR4 ECC 記憶體 (2 x 16 GB)

Categories: , Tags: ,

Description

大容量 TVS-h1688X 搭載強悍 Intel® Xeon® W 處理器,可同時安裝 2 張 QNAP QXP-T32P Thunderbolt™ 3 PCIe 擴充卡 (選購),享有高達 4 埠 Thunderbolt™ 3 高速傳輸所帶來的極速影音編輯工作流,打造 Mac® 與 Windows® 高效多媒體協作環境。TVS-h1688X 亦內建多埠 10GbE 與 2.5GbE 傳輸,支援 Port Trunking 與故障轉移,為企業應用帶來大頻寬傳輸的優勢。奠基於 ZFS 的 QuTS hero 作業系統重視資料完整性,支援區塊層級即時重複資料刪除和壓縮、近乎無限的快照 (Snapshot)、即時快照同步 (Real-time SnapSync)、和讀寫兼備的多層快取等進階功能。不僅影音編輯協作,作為檔案伺服器、虛擬伺服器、以及高效檔案備份及異地備援等應用,TVS-h1688X 皆能完美勝任,滿足企業重視高效率和穩定服務的要求。

  • 安裝 2 張 QXP-T32P 擴充卡 (Gen 3 x4 擴充槽),一次獲得 4 埠 Thunderbolt™ 3 超高速頻寬。
    註:QXP-T32P 擴充卡需額外選購

  • 2 個 10GBASE-T 與 4 個 2.5GbE 網路埠,加速虛擬機應用、密集檔案存取、高速備份/還原、以及影音傳輸。

  • PCIe 擴充槽亦可彈性安裝 5GbE/ 10GbE/ 25GbE/ 40GbE 網路卡、QM2 擴充卡,或圖形顯示卡。

  • 支援 HDMI 4K @30Hz 高畫質輸出、4K 硬體解碼與影片轉檔,以及影音串流。

  • 支援虛擬機與軟體容器,集中化儲存、備份、分享,及災難復原,且儲存空間可彈性擴充。

  • 雲儲存網關整合 NAS 與主流雲端服務,結合本機快取讓存取雲資料如同本地存取快速,加速企業資料上雲落地。

型號選擇

  1. TVS-h1688X-W1250-32G

    Intel® Xeon® W-1250 六核心 3.3 GHz 處理器 (最大超頻 4.7 GHz),32 GB DDR4 ECC 記憶體 (2 x 16 GB)

六核心最高可達 4.7 GHz,DDR4 ECC 記憶體可擴充至 128 GB

Intel® Xeon® W 處理器的設計適合各行各業的創作型專業人士,而 TVS-h1688X 採用的 Intel® Xeon® W-1250 六核心 3.3 GHz 處理器,最大超頻 4.7 GHz,高時脈、高運算力亦大幅推升 NAS 內建虛擬機性能;內建 Intel® AES-NI加密引擎,即使進行 AES 256-bit 加密加速時,依舊提供優異的資料存取速度,保護 NAS 資料安全同時維持系統效能運作。雙通道 DDR4 ECC 記憶體架構,配備 4 條 Long-DIMM 插槽,讓記憶體容量最大可擴充至 128 GB 以處理更高的工作負載。

1 x Thunderbolt™ 3 Sequential Throughput (AJA System Test)
Sequential Read
1403 MB/s
Sequential Write
1257 MB/s

測試於 QNAP 實驗室,數據會因實際環境而有所不同。

NAS: TVS-h1688X installed with a QXP-T32P Thunderbolt™ 3 expansion card
RAID Pool Configuration: 4 x Samsung 850Pro 256GB as RAID 0, with QuTS hero h4.5.0
Cable: Thunderbolt 3 active cable (2 meter)
Client: MacBook Pro (Intel Core-i7 四核心 2.9GHz, 16GB RAM)

TVS-h1688X 支援的虛擬化認證

查看 QNAP NAS 虛擬化應用的支援列表

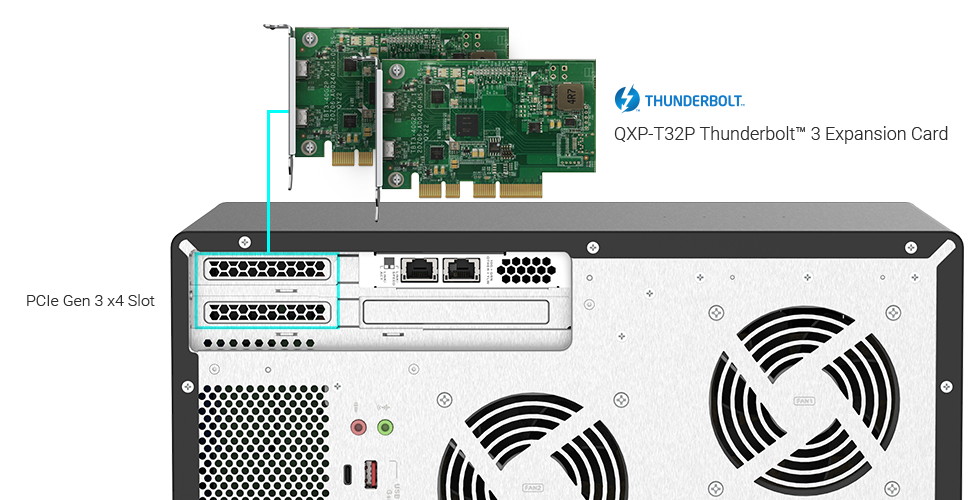

安裝 Thunderbolt™ 3 擴充卡,流暢影片編輯協作與 4K 多媒體應用

您可同時安裝 2 張 QXP-T32P Thunderbolt™ 3 PCIe 擴充卡 (需選購) 於 TVS-h1688X 的 PCIe Gen 3 x4 插槽,成為具 4 埠 Thunderbolt™ 3 超高速傳輸能力的 Thunderbolt™ 3 NAS,連接 4 個Thunderbolt™ 介面 Mac® 與 Windows® 工作站,以更高效率進行 4K 影像作業、檔案儲存與快速分享。建議搭配高效型 SSD 建立 RAID 5 以上組態,享受最佳傳輸效能及儲存配置。

注意:如欲將 Thunderbolt™ 4 電腦連接 Thunderbolt™ 3 NAS,您必須使用 Thunderbolt™ 4 認證連接線或是被動式 Thunderbolt™ 3 連接線 (0.8 公尺以內)。

Thunderbolt™ 3 與 10GbE 兼備,專業影音工作室愛用!

TVS-h1688X 同時支援 Thunderbolt™ 3 與 10 Gigabit 乙太網路。存放在 NAS 中的影音素材可同時高速分享給 Thunderbolt™ 工作站與乙太網路工作站,兩種傳輸各自獨立,頻寬完全不受干擾,讓您同時有效處理多工協作任務,儲存應用更加彈性。

  • Adobe® Premiere Pro® 與 Final Cut Pro® 影音協作

    使用 Final Cut Pro® 及 Adobe® Premiere Pro® 的 Mac® 與 Windows® 用戶,皆可透過 SMB 協定多人協作存取 TVS-h1688X 中的檔案,提高團隊合作效率。

  • Qfinder Pro 快速連接 NAS

    Qfinder Pro 可快速搜尋、安裝及存取區網內的 QNAP NAS。您可透過 Qfinder Pro 掛載 TVS-h1688X,直接存取特定的資料夾。

  • Mac®/Windows® 電腦暢快共享 10GbE/5GbE 高網速

    利用 Thunderbolt 3 對 10GbE 網路轉換器或 USB 3.2 Gen 1 對 5GbE 網路轉換器為電腦增添高速連網能力;具備 PCIe 插槽的電腦與伺服器,可安裝支援 10G/5G/2.5G/1G/100M Multi- Gig 的 QNAP 網路擴充卡;搭配多款 QNAP 10GbE 交換器,輕鬆打造高效協作環境。

Adobe® Premiere Pro® 與 Final Cut Pro® 影音協作Qfinder Pro 快速連接 NASMac®/Windows® 電腦暢快共享 10GbE/5GbE 高網速

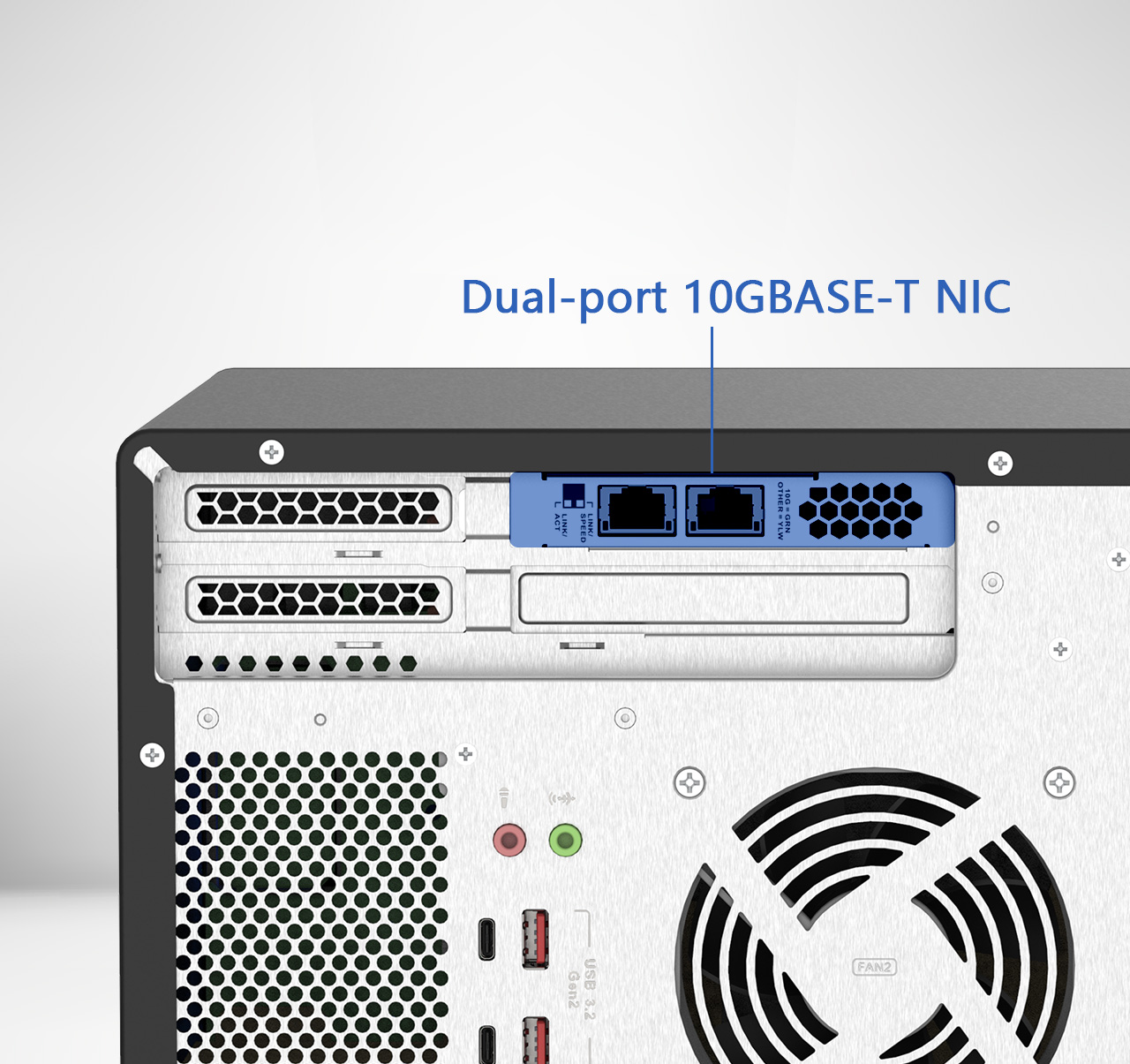

10GbE 雙網路埠快速傳輸大量資料

TVS-h1688X 預載 1 張雙埠 10GBASE-T 網路擴充卡 (支援 10GbE/1GbE),可設定 Port Trunking 網路聚合提供高達 20 Gb/s 傳輸頻寬,充分滿足企業對虛擬化應用、大量檔案存取、備份和復原等高頻寬作業的需求。搭配 QNAP 旗下多款網管型和非網管型 10GbE 交換器,用精省預算打造流暢、安全、可擴充的高速網路環境。

4K HDMI 輸出大螢幕,畫面更清晰,細節更豐富

TVS-h1688X 處理器內建 Intel® UHD Graphics P630 繪圖晶片,支援硬體加速轉檔功能;內建 4K HDMI 輸出埠 (4096 x 2160 @30Hz),對於影音製作/剪輯、工業設計、專業攝影單位等仰賴精密影像及色彩表現、同時需要密集處理多媒體存取與播放的應用上,帶來超高實用性。您可直接在 HDTV 上檢視自己的影片剪輯傑作,或是欣賞珍藏於 TVS-h1688X 裡的影音檔案,搭配 QNAP RM-IR004 遙控器 (需額外選購),在大螢幕上享受絕佳視聽饗宴。

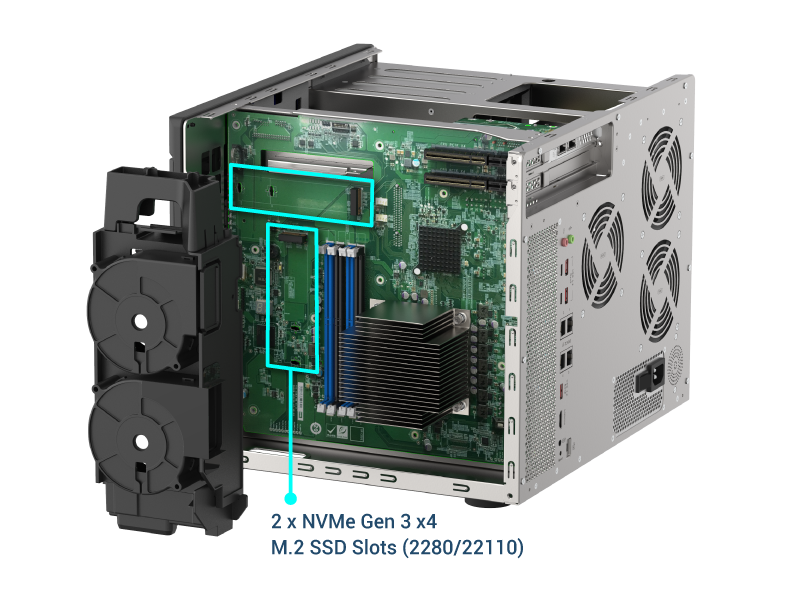

內建 M.2 NVMe SSD 專用槽,啟用快取大幅提升存取效能

TVS-h1688X 內建 4 個 2.5 吋 SATA 6Gb/s SSD 專用槽與 2 個 M.2 NVMe Gen 3 x4 SSD (尺寸 2280/22110) 專用埠,可彈性配置 SSD 快取加速,提升磁碟隨機存取效能、減少 I/O 延遲,尤其適合高度 IOPS 效能的應用 (如:資料庫、虛擬機),亦可激升 2.5GbE/10GbE 最佳存取速度。毋須占用 3.5 吋硬碟槽,輕鬆享有儲存空間極大化、效能最佳化的好處。

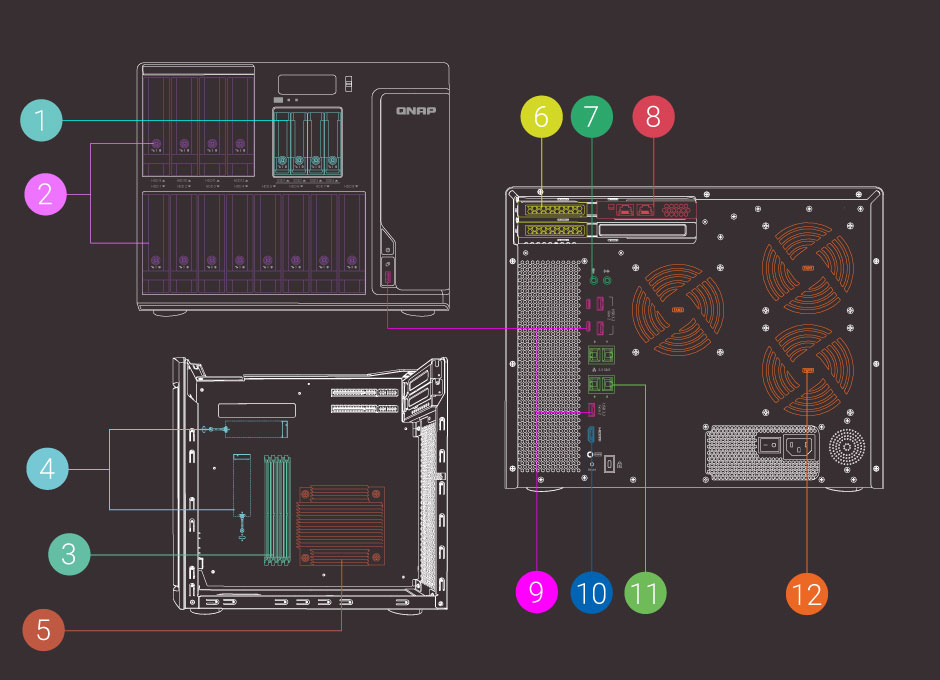

混合式高效儲存與靈活的 I/O 擴充性



TVS-h1688X

  • 1

    4 個 2.5 吋 SATA 6Gb/s SSD 專用槽

    可彈性配置 SSD 快取功能,提升 IOPS 存取效能。

  • 2

    12 個 3.5 吋硬碟槽

    支援 SATA 6 Gb/s 硬碟;可鎖式硬碟托盤。

  • 3

    DDR4 ECC 錯誤修正記憶體

    配備 4 條 Long-DIMM 插槽,讓記憶體容量最大可擴充至 128 GB。

  • 4

    2 個 M.2 NVMe SSD 插槽

    支援 2280、22110 尺寸的 NVMe Gen 3 x4 M.2 SSD;可彈性配置 SSD 快取加速隨機存取效能。
    注意:M.2 SSD 需額外選購

  • 5

    Intel® Xeon® W 處理器

    Intel® Xeon® W-1250 六核心,時脈最高可達 4.7 GHz。

  • 6

    2 個 PCIe Gen 3 x4 擴充槽

    可安裝 QXP-T32P Thunderbolt™ 3 PCIe 擴充卡、5/10/25/40GbE 網路擴充卡、QM2 擴充卡,圖形顯示卡,及 QXP PCIe SATA 擴充卡,提供最大的應用擴充彈性。

  • 7

    音源輸入與輸出

    可外接放大器,播放 NAS 中的音樂。

  • 8

    2 個 10GBASE-T 網路埠

    PCIe Gen 3 x8 擴充槽預裝 1 張 10GBASE-T 雙埠網路擴充卡 (支援 10GbE/1GbE),可設定 Port Trunking 網路聚合提供高達 20 Gb/s 傳輸頻寬。

  • 9

    6 個 USB 3.2 Gen 2 (10Gbps) 埠

    可彈性連結 QNAP TL USB JBOD、外接式硬碟或 UPS 不斷電系統等裝置。透過 USB 3.2 Gen 2 (10Gbps) 高速介面更可快速完成大檔傳輸。

  • 10

    1 個 4K HDMI 輸出埠

    HDMI 1.4b,支援高達 4096 x 2160 @30Hz 解析度,可捕捉更多細節。

  • 11

    4 個 2.5GbE RJ45 網路埠

    可透過既有 CAT5e 網路線提升 1G 速度至 2.5G 高網速;支援 Port Trunking 提供達 5 Gb/s 傳輸潛力。

  • 12

    系統散熱風扇

    高效散熱風扇,能調節最適轉速達到高效溫度管控。

QuTS hero 作業系統採用 ZFS 檔案系統,保障效能與資料完整

QuTS hero 作業系統不僅保留了 QTS 好評的 App Center 應用生態,更進階整合了強大的 128 位元 ZFS 檔案系統,集結超靈活容量管理、完善資料保護機制,以及效能最佳化等優勢,更能適應資料量日益龐大、複雜的商務關鍵應用。無論是儲存管理、虛擬化應用、或是影音工作流,使用 QuTS hero 會更加得心應手。

重視資料完整性 (Data Integrity) 資料縮減技術,省空間並加速存取 讀寫兼備的多層快取
自我修復錯誤區塊,確實維持資料完整性;亦支援 WORM (Write Once, Read Many Times) 一次寫入多次讀取。 在線資料重複刪除、壓縮與壓實,讓大檔變小檔,節省空間占用並提升傳輸效率,是大數據時代儲存必備! 同時支援主記憶體讀取快取 (L1 ARC)、SSD 讀取快取 (L2 ARC),以及 ZIL (ZFS Intent Log) 同步寫入 (Synchronous transaction) 的斷電保護,激增效能表現與安全。
強大的 RAID Z,彈性且高效 QSAL (QNAP SSD Antiwear Leveling) 提升資料保護力 App Center 應用生態圈
多元 RAID 組態提升磁碟空間運用效率;支援 Triple Parity 與 Triple Mirror 大幅提升資料保護的安全性層級。 針對各種 RAID 組態,自動定期偵測 SSD 壽命與耐用度,提供預防 SSD 發生同時損害的機制,保障資料安全。

(此功能將於 2021 年 Q1 支援)

包含備份/同步、虛擬機與軟體容器、內容管理、生產力等豐富應用程式可隨選安裝,讓您的 NAS 繼續發揮無限可能、實現多元應用。

QuTS hero 專用機儲存分區配置

基本配置步驟與 QTS 相似。我們建議您進行以下配置,以獲得 QuTS hero 更好的儲存效益與效能表現。

  • Step 1:系統碟與預設共享資料夾

    第一個 Storage Pool 即是系統碟,亦為系統預設共享資料夾與應用程式的安裝位置。此步驟建議先分配兩顆以上 SSD 設定 RAID 組態,讓系統表現更好,應用程式 metadata 管理及資料庫運作也會更有效率。(若使用全 HDD 配置,第一個 Storage Pool 也會是系統碟與預設共享資料夾所在。)

  • Step 2:讀取快取與 ZIL

    配置更多 SSD,執行讀取快取與 ZIL。也可以安裝 QM2 擴充卡增添 M.2 SSD,擴充讀取快取空間。

  • Step 3:資料儲存區

    分配 HDD/SSD 設定 RAID 組態,做為資料儲存區。使用全 SSD 配置 All Flash 儲存則更能達到高速商務應用的效能要求。

Step 1:系統碟與預設共享資料夾Step 2:讀取快取與 ZILStep 3:資料儲存區

在線資料重複刪除、壓縮與壓實,大數據時代儲存必備

QuTS hero 支援強大的區塊層級 (Block-based) 即時資料縮減技術,包含在線資料重複刪除 (Inline Data Deduplication)、壓縮 (Inline Compression) 與壓實 (Inline Compaction),讓大檔變小檔,節省儲存空間占用。例如,若 NAS 上 20 個虛擬機都用相同範本進行複製,則全部 20 個虛擬機所需的儲存空間將減少最多 95%。TVS-h1688X 讓可用儲存空間隨時保持最佳化狀態,無論作為第一線儲存 (Primary Storage) 還是備份機使用,是資料量急劇增長的大數據時代最佳儲存後盾。

Real-time SnapSync 實現即時的災難復原能力

Real-time SnapSync 即時快照同步功能讓每一次寫入主要 NAS 的新資料皆即時同步到備援 NAS,使主要 NAS 與備援 NAS 達到 1 : 1 的資料完全同步。一旦主要 NAS 發生故障,管理者僅需調整備援 NAS 權限設定,即可立即啟用,資料完全不遺失;RPO 時間最短,提供最完整且即時的災難復原機制。

註:SnapSync 將於 QuTS hero h4.5.2 支援

TVS-h1688X 亦支援 Snapshot 快照保護與 HBS 異地備份功能,協助企業組織兼顧成本效益,高效率完成例行的資料備份任務。

  • Snapshot 本地快照,加乘資料備援

    可建立高達 65,535 份的快照數量,多版本備份更安心;Copy-on-Write 技術讓拍攝快照近乎即時,且不影響當下的系統運作效能。快照副本 (Snapshot Replica) 提供有效率的遠端複製方案,帶來彈性的資料保護。

  • HBS 混合型備份與同步中心

    整合資料備份、復原與同步三大功能,輕鬆將 TVS-h1688X 中的資料再備份或同步到另一台 QNAP NAS、遠端伺服器、或雲端備份空間,集中管理備份及災害復原計畫。QuDedup 技術可在來源端執行重複資料刪除,讓多版本備份任務更完整也加倍快速。

運行虛擬機與軟體容器,一機打造多系統

無論您的需求為何,皆可仰賴 Virtualization Station (虛擬機工作站) 和 Container Station (軟體容器工作站) 全方位的虛擬化應用支援。網路及虛擬交換器 (Network & Virtual Switch) 支援使用多種模式來連接虛擬機、軟體容器、NAS 和實體網路介面,靈活配置虛實網路資源,網管任務化繁為簡。

  • Virtualization Station

    在 TVS-h1688X 上運行多個 Windows®、Linux®、UNIX® 及 Android™ 虛擬機,並透過瀏覽器或 Virtual Network Computing (VNC) 連線管理虛擬機。企業組織可利用 NAS 上的多個虛擬機執行不同的伺服器應用。

  • Container Station

    完整體驗 LXC 與 Docker® 兩項輕量級技術,並可由 Docker Hub® 線上市集下載來自全球各地數以千計的應用程式,輕鬆匯入/匯出軟體容器與設定存取權,享有豐富的微型服務應用程式。

免授權 VMware® 與 Hyper-V 虛擬機備份

Hyper Data Protector 虛擬機備份解決方案,讓您免費備份無限台 VMware® 與 Microsoft® Hyper-V 虛擬機,打造高經濟效益且穩健的災難復原計畫。透過來源端增量備份 (Incremental Backup)、全域資料去重複化 (Global Deduplication)、排程備份,以及還原壓縮傳輸功能,還能同時備份多個虛擬機,可大幅節省備份時間、儲存空間與還原時間,確保您虛擬化環境裡的應用服務 24/7 順暢運行。

PCIe 彈性擴充,升級 40GbE 傳輸或圖形處理運算力

依照您的需求彈性配置多樣擴充卡,用途靈活讓成本效益極大化。


圖形顯示卡

流暢影音編輯、提升 4K 影像轉檔播放效能,以及 GPU Pass-through 至虛擬機加速 VM 圖形應用。

註:1. 顯卡最大可用空間尺寸:266 x 137 x 45 mm (含 Cable)。2. 550W 電源供應器 含 1 x 6-pin 與 1x 8-pin (6-pin + 2-pin) 顯卡電源線

5/10/25/40GbE 網路卡

提升 NAS 效能密度,滿足企業對虛擬化應用、大量檔案存取、備份和復原等高頻寬作業需求。

QM2 擴充卡

為 NAS 再擴充 M.2 SSD 或 10GbE (10GBASE-T) 網路傳輸,迅速優化 NAS 效能。

QXP 擴充卡

專為 NAS 搭配 TL SATA 系列儲存擴充設備所設計,為主機增添多埠 SATA 6Gb/s 連線能力,打造高效能儲存擴充與傳輸。

圖形顯示卡

流暢影音編輯、提升 4K 影像轉檔播放效能,以及 GPU Pass-through 至虛擬機加速 VM 圖形應用。

註:1. 顯卡最大可用空間尺寸:266 x 137 x 45 mm (含 Cable)。2. 550W 電源供應器 含 1 x 6-pin 與 1x 8-pin (6-pin + 2-pin) 顯卡電源線

5/10/25/40GbE 網路卡

提升 NAS 效能密度,滿足企業對虛擬化應用、大量檔案存取、備份和復原等高頻寬作業需求。

雲儲存網關結合本地快取,加速企業資料上雲落地

TVS-h1688X 完美整合 NAS 私有雲與眾多主流雲端服務;搭配 SSD 配置本地快取功能,讓存取雲端資料就像在區網內操作般順暢、快速,無縫地使用雲端空間進行存檔、備份和災難復原,協助企業實現高成本效益、彈性、且安全的混合雲儲存配置。

  • HybridMount 檔案型網關

    毋需購買超大硬碟,也能享有輕便、靈活的雲端儲存空間。即使檔案在雲端,也能享受 QuTS hero 提供的多媒體服務和檔案管理服務。極適合檔案伺服器線上協作和檔案層級資料分析等應用。

  • VJBOD Cloud 區塊型網關

    支援多個雲端物件儲存服務,將 NAS 資料輕鬆備份上雲。區塊層級傳輸可將隨機資料和大型文件以個別區塊方式上傳雲端,而且僅傳輸變動 (新增、變更或刪除) 區塊,最適合資料庫、虛擬機磁碟區、錄影影像檔等企業大檔的傳輸應用,資料轉移更加流暢、更省頻寬。

訂閱 QVR Elite 監控應用,守護環境安全

QNAP 新一代 QVR Elite 安全監控方案,提供彈性的訂閱型授權,讓您依照攝影機頻道數量彈性購買、輕鬆啟用,並隨時依照部署需求靈活調整訂閱方案。您可在 TVS-h1688X 上建立獨立監控環境,並享有 NAS 的高可擴充儲存空間,進行攝影機管理、錄影空間規劃、即時監控,及錄影回放。QVR Elite 以標準 MP4 格式儲存錄影檔案,利用第三方播放器也能輕易播放;亦可整合 QNAP 眾多 AI 人臉辨識或人流統計運算應用,從監視影像中發展無限商機。搭配 QVR Pro Client 用戶端軟體安裝於 Windows®、Mac® 或手機 App,讓您透過不同裝置靈活監看,並自由切換畫面,全面掌控各種狀況。

打造可負擔的 Fibre Channel SAN 環境

添購新的 SAN 儲存設備價格昂貴,現在您有更划算的選擇。在 TVS-h1688X 上安裝 QNAP 雙埠 16Gb/32Gb 光纖通道 (Fibre Channel,FC) 擴充卡,將其設定為目標模式 (Target Mode),即可加入既有的 SAN 環境作為儲存裝置。此外,LUN Masking (LUN 遮蔽) 與 Port Binding (端口聚合) 功能更為您的資料提供多一層的安全保護。

更多生產力應用程式

  • Boxafe

    將 Google™ Workspace 與 Microsoft® Office 365® 雲端空間的檔案、郵件、行事曆及聯絡人資料備份或同步至 NAS 中妥善保存,保護您的企業雲端資料。

  • Security Counselor

    為 NAS 進行安全風險評估,並建議合適的安全性設定以防範可能的風險和危機,同時整合防毒軟體與掃描惡意程式的應用程式。

  • Qsirch

    以關鍵字、顏色或人臉迅速搜尋圖片、音樂、影片、文件以及電子郵件,並直接透過 Qfiling 啟用自動歸檔,全面提升檔案搜尋體驗。

延長保固,享最高 5 年保障

TVS-h1688X 享有 3 年的免費產品保固。如果需要更長的保固期,您可以購買 QNAP 延長保固服務方案,享有最高 5 年的產品保固期限與超值保障。
